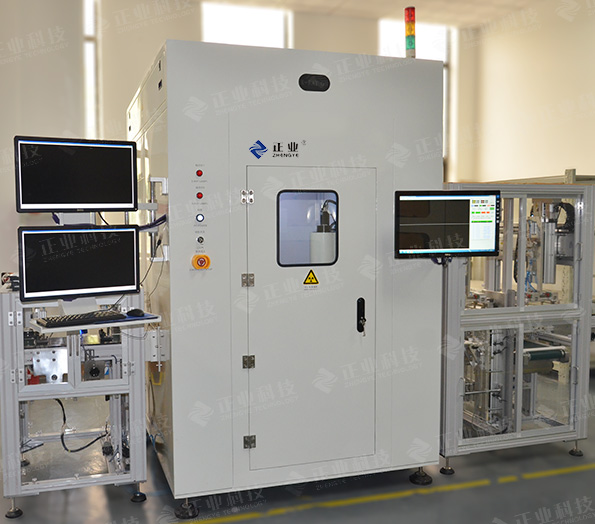

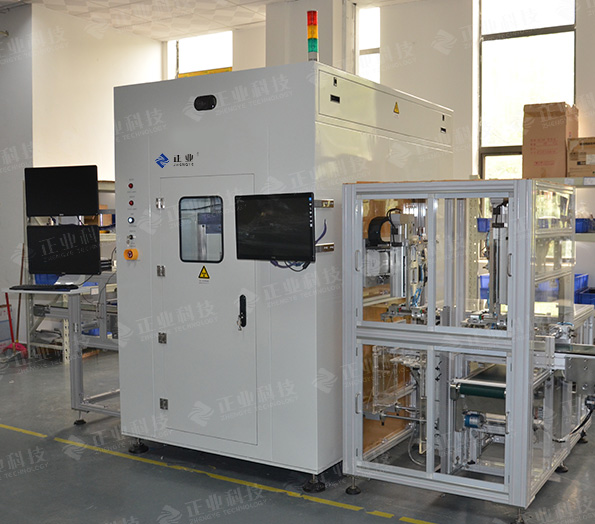

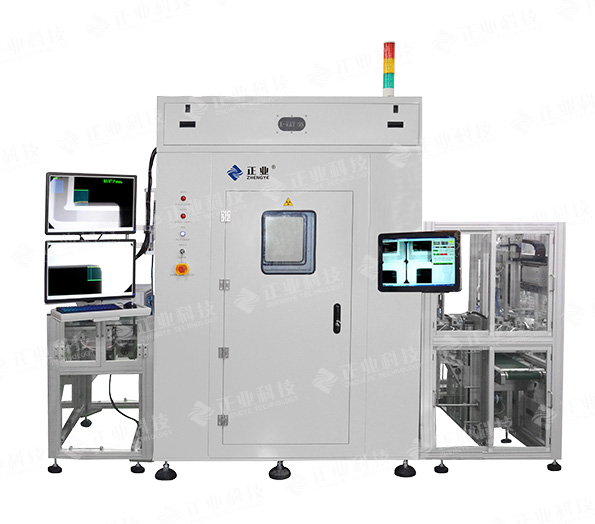

X光檢查機XG5200A/XG5200B

兩套成像系統在線檢測分析，針對多層卷繞型動力電池的在線全自動檢測，主要應用電池行業動力卷繞型電池的在線全自動檢測。

1、自動檢測
自動檢測判斷，自動分揀良品與不良品。
2、數據庫建模
客戶可據檢測標準自由設定，建模型號多達60種；設備通過讀取條形碼或二維碼，進行自動切換。
3、實時監測
對所有動作、信號、硬件狀態實時監測，并呈現在軟件操作界面上。
4、OK品電池智能配對
軟件自動判定AB型號電池，AB型號配對流往下一道生產工序。
5、圖像和數據實時在線顯示
同一電池的多部位檢測圖片和數據，在同一軟件界面中顯示，方便觀察識別。
6、安全環保
整個設備安全互鎖，三重防護功能，機身表面任何部位均滿足安全輻射標準。

XG5200A技術參數
光管	光管電壓	MAX 90-130KV（可根據需要選配）
	光管電流	MAX 89uA-455uA （可根據需要選配）
	聚焦尺寸	5-15um
	冷卻方式	強制風冷
成像系統	類型	增強器/平板探測器
	視場	Φ100mm/114.9mm*64.6mm （可根據需要選配）
	分辨率	10241024Pixels/1536864Pixels（可根據需要選配）
	數量	4套
檢測精度	重復測試精度	60um
效率	檢測效率	≥24ppm（檢測四角）
	誤差率	≤2%
	漏判率	0%
	產品優率	≥99.5%
安全標準	國際輻射安全標準	≤1μSV/hr
其他參數	計算機	工控機 /四核處理器/內存4G/硬盤1000G
	主機尺寸	400016002200mm
	電源	AC220V/10A，約2500W
	溫度和濕度	25 ℃±3 ℃ RH50%±10%
適用電池尺寸范圍	長度	70~160mm
	寬度	80~180mm
	厚度	5~25mm
